Fitingurile pentru țevi NPT sau țevile naționale, sau țevile naționale conice, sunt un standard american definit în AMSE B1.20.1. Standardul prezintă dimensiunile și toleranțele fileturilor conice pentru țevi și fitinguri. Spre deosebire de firele drepte, firele conice oferă o etanșare mai fiabilă, mai ales atunci când sunt utilizate cu un material de etanșare precum banda de teflon. Standardul are o vechime de peste o sută de ani și a fost definit inițial pentru aplicații de instalații sanitare; cu toate acestea, a cunoscut o utilizare eficientă și în transportul hidraulic și de gaz.
Dimensiune în NPT Fitinguri pentru țevi filetate
NPT definește atât filete interne cât și externe pe fitingurile care se conformează standardului; prin urmare, diagramele de dimensiuni oferă măsurători ale diametrului atât pentru părțile masculine, cât și pentru cele feminine. Ca rezultat, toate tipurile de fitinguri tată și femela au consistență, aderând la aceeași viteză conică - modificarea diametrului filetului pe unitate de lungime. Pentru standardul NPT, rata conică este de ¾ inch pe picior sau 1/16 inch pe inch.

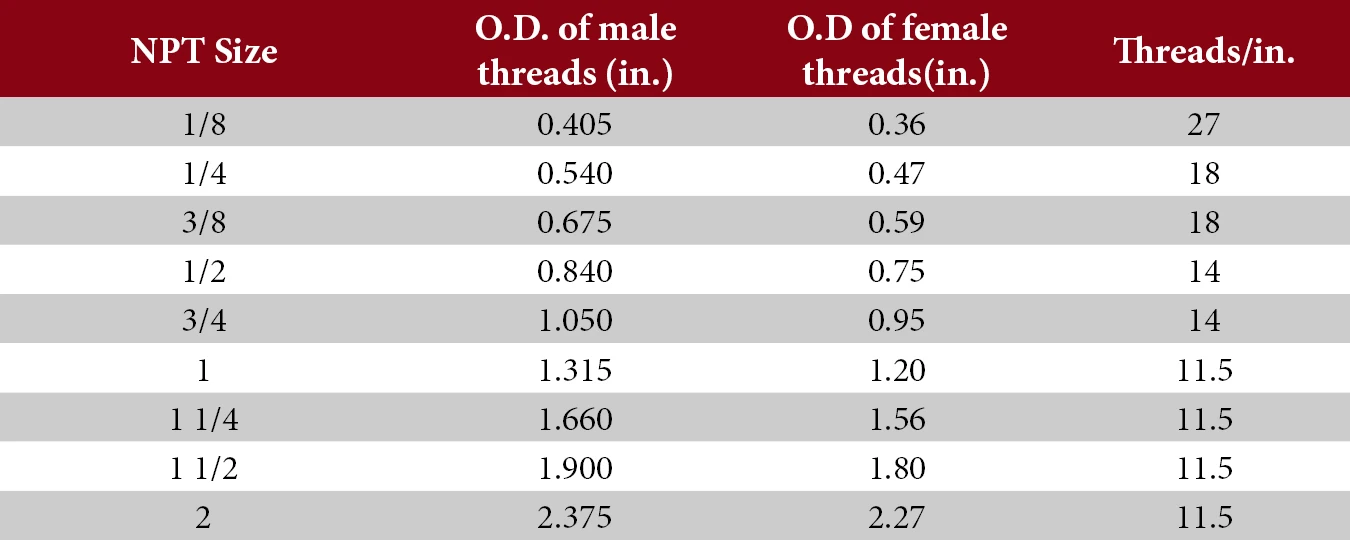

Deoarece OD este măsurată de la punctul de mijloc, poate apărea confuzie la selectarea mărimii corecte. Un fiting NPT etichetat ca 1/8" are un diametru exterior real de 3/8". Prin urmare, aveți grijă când selectați fitingurile NPT, deoarece puteți ajunge să folosiți un fiting prea slăbit. Tabelul de mai jos rezumă dimensiunile unor dimensiuni utilizate în mod obișnuit. Rețineți că unele dimensiuni de fiting NPT au același TPI; prin urmare, ele pot fi folosite una pe cealaltă din cauza conicității.
Avantajele utilizării fitingurilor cu filet NPT
Având în vedere că standardul există de ceva vreme, acesta are un set de avantaje atunci când este utilizat. Este ușor disponibil în inventarele furnizorilor, cu mai multe dimensiuni și materiale din care să alegeți. Acest lucru vă permite să le utilizați pentru multe aplicații la presiuni diferite. În plus, ele pot fi asamblate într-un mod simplu, deoarece contactul metal-metal oferă o etanșare excelentă.
Dezavantajele utilizării fitingurilor pentru țevi cu filet NPT
Contactul metal-metal în fitingurile NPT se bazează pe deformarea fileturilor pentru a forma o etanșare sigură. Acest lucru înseamnă însă că nu le poți folosi în aplicații care necesită dezasamblare frecventă.
Dacă sunt utilizate incorect, adică fără alinierea corectă, strângerea excesivă sau dimensionarea greșită, orificiile se pot extinde și se pot forma fisuri pe filete. Aceasta, la rândul său, duce la formarea căilor de scurgere de unde mediul se poate scurge. Din acest motiv, fitingurile NPT nu sunt recomandate pentru aplicații de presiune extrem de ridicată.
